服务热线
13556398088
产品介绍

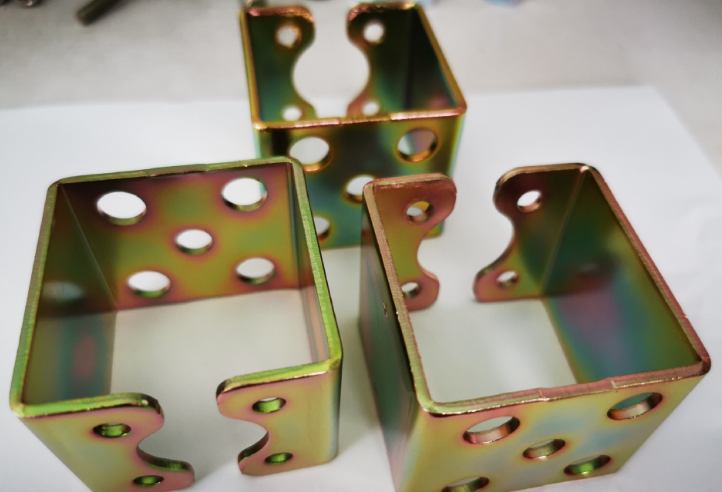

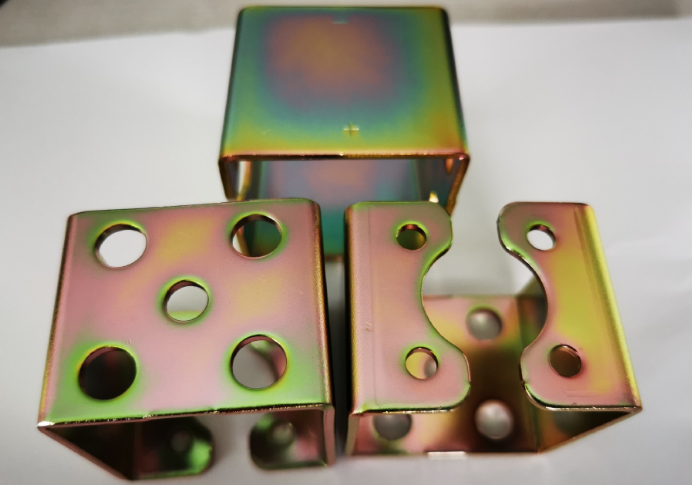

HY-210是一种锌镀层的三价铬钝化剂。使钝化层表面形成一层光滑、红绿色的彩虹钝化膜。是单一组分的水溶性浓缩液。可在较低的温度下操作，节省能源。容易操作，适用于挂镀和滚镀。
一、技术参数：
| 物理特性 | 化学特性 | ||||
| 外观 | 紫色液体 | 糟液PH | 1.8-2.5 | ||
| 燃点 | 无 | 氟化物 | 无 | ||
| 可溶性 | 完全溶解 | 硅酸盐/磷酸盐 | 无 | ||
| 泡沫 | 无 | 生物降解性 | 可以 | ||
| 操作规范 | |||||
| 参数 | 操作范围 | *佳条件 | |||
| 浓度 | 6-12%（体积比） | 10% | |||
| 温度 | 20-35℃ | 25℃ | |||
| PH | 1.8-2.5 | 2.2 | |||
| 时间 | 30-60秒 | 45秒 | |||
| 过滤 | 建议使用 | 建议使用 | |||
| 搅拌 | 机械搅拌或空气搅拌 | 空气搅拌 | |||
二、设备需要/操作指导：
对锌镀件*少要5微米的厚度才能得到良好的品质，挂镀镀件在中性盐雾试验中（ASTM B-117）超过96小时才出现白锈，滚镀镀件中如果要达到*佳抗腐蚀性要选适当的封闭剂。在酸性下，掉入槽中的镀件会持续与糟液反应，*终会导致钝化液寿命的缩短，是操作成本升高。为避免此类情况发生，当镀件掉入槽中应迅速取出。
| 设备 | 操作 | ||||
| 槽体 | 聚乙烯/聚丙烯 | ||||
| 加热/冷却 | 钛、铁氟龙或石英加热器 | ||||
| 过滤器 | 20-50 微米聚乙滤心心或类似滤芯 | ||||
| 挂架/挂篮 | 聚乙烯/聚丙烯聚/不锈钢烯 | ||||
| 吸风 | 建议使用 | ||||
三、溶液配制
加入80%的水，加入所需的HY-210并混合均匀，调节水位并搅拌均匀。检测PH值并根据需要用硝酸或稀的的氢氧化钠溶液（10%)调整至2.0.调整温度至操作范围。
四、分析步骤
滴定法：
1、取10ml试样至250ml的锥形瓶中，加大约100ml纯水。
2、加2ml 25%NaoH溶液，试样变为深绿色。
3、加5ml 25%双氧水，溶液变为橙色。
4、将溶液加热沸腾至剩约10ml，试样变为淡黄色。
5、冷却至室温，加50ml蒸馏水，加入1克Sodium Bifluoride（氟化氢钠）和15ml浓HC。
6、加10ml 10%碘化钾溶液。
7、用0.1N硫代硫酸钠标准溶液滴定，加入淀粉指示剂，试样由棕褐色变为兰色。
8、继续用0.1N硫代硫酸钠溶液缓慢滴定至兰色消失。
计算：
ml/L HY-210=mls（硫代硫酸钠毫升数）*5.6
锌离子的含量测定：Zn含量可以通过仪器分析得（如：A.A.I.C.P）下面给出了一种溶积法，不过测得值也将包括容易被E D T A蜇合的金属含量。
试剂：
1、PH5.5缓冲液（90g醋酸钠与15ml分析纯醋酸混合后稀释至1升）
2、二甲基橙指示剂（0.1克二甲基橙溶于100gNacl中）
3、立即0.05N EDTA 标准液
方法：
1、取10ml试样于250ml锥形瓶。
2、加入如下试剂：50ml纯水，50mlPH53.5缓冲液，1小匙二甲基橙指示剂。
3、立即用0.5N EDTA标准液滴定至试样由红变黄。
计算：
EDT毫升数*0.326=g/L Zn
五、优点：
1、溶液中无六价铬和氟
2、彩虹色外观
3、低温操作，节省能源
4、优越的抗腐蚀性能
