服务热线
13556398088
产品介绍
HY-200工艺是一种在碱性，酸性和氰化物镀锌层上提供钝化膜的工艺。能产生一种均匀的深蓝色的高防护性能的钝化膜，尤其适用于自动钝化制程。若控制的好，HY-200溶液能使用较长的使用周期。无需更换溶液。
一、技术参数
| 操作规范 | ||
| 参数 | 操作范围 | *佳条件 |
| HY-200 | 30-60ml/l | 40ml/l |
| 温度 | 20-30℃ | 25℃ |
| PH | 1.8-2.6 | 2.3 |
| 时间 | 15-40秒 | 30秒 |
| 搅拌 | 推荐使用空气搅拌 | 推荐使用空气搅拌 |
二、溶液的控制：
在使用过程中，HY-200的浓度会降低，溶液的PH会升高。溶液可通过添加硝酸或HY-200浓缩液来调节溶液的PH值。注意：HY-200溶液对金属杂质容忍性很好，但是过量的铁或锌对溶液的使用寿命和钝化膜的功能有影响。为避免此种影响，掉入溶液的工件必须尽快的拿出溶液。
三、溶液配制：
1、加入50%槽子体积的水；
2、加入所需量的HY-200添加剂。
3、检查并调节溶液的PH至工艺范围。提高PH可用10%的氢氧化钠，降低PH可用硝酸；
4、调整溶液的温度至工艺范围 。
四、设备的需要：
1、槽子：铁槽内衬聚氯乙烯或聚丙烯。
2、加热或冷却：钛，铁氟龙或石英加热管。
3、过滤：徐*好使用20-50u的聚丙烯内芯。
4、打气：推荐使用。
五、溶液的分析：
1、移取10毫升的溶液放入250毫升的锥形瓶中，并加100毫升的DI水。
2、加2毫升的10%氢氧化钠溶液。溶液变为深绿色。
3、加5毫升的双氧水，溶液变为橙色。
4、加热溶液使溶液的体积浓缩为10毫升左右，溶液变为淡黄色。
5、冷却至常温后加50毫升的DI水，1克的氟化钠和15毫升的浓盐酸。
6、加10毫升的碘化钾（10%）。
7、用0.1N的硫代硫酸钠溶液滴定，用淀粉指示剂来确定终点，终点的色泽由由棕色变为蓝色。
8、连续用0.1N的硫代硫酸钠溶液滴定至蓝色为终点。硫代硫酸钠的使用的毫升数x5.6=ml/l的HY-200
六、工艺流程：
1、镀锌（至少5u）
2、二道水洗。
3、硝酸活化出光。
4、HY-200钝化。
5、二道水洗。
6、封闭。
7、干燥。
七、优点：
1、溶液中不含六价铬

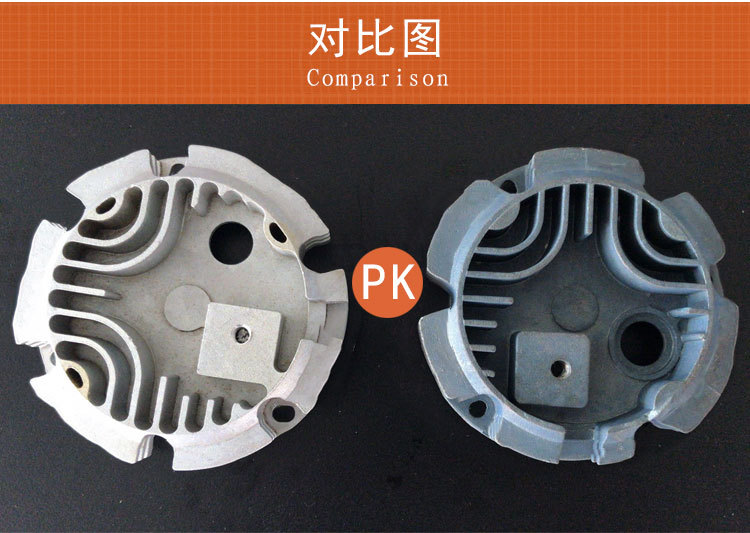

2、深紫色外观。
3、防护性能佳-超过48小时的中性盐雾试验。
4、溶液的使用寿命长。
5、热冲击处理后对防护性能无大影响。
