产品介绍:

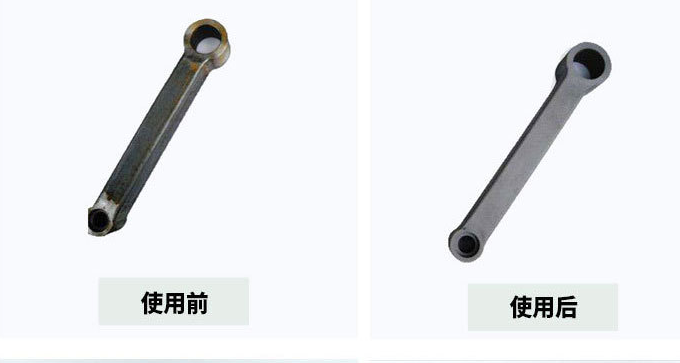

本产品为锌钙系中浊浓缩磷化液。以多种优质国产和其他优质原料、添加剂复配而成,质量稳定。采用浸渍方式,可快速在钢铁表面形成了7-9um均匀,光滑、致密、强耐腐蚀、与油漆粘结力强的磷酸盐层,用作涂漆底层。钙产品具有工艺简单、易操作、易控制、起粉盒沉渣*少、成膜速度快、处理工效高(每公斤浓缩液可以处理工件表面积达20m以上)等优点,为磷化工艺的道貌岸然选产品。
一、性能指标
序号码 |
检测项目 |
性能指标 |
测试方式 |
1 |
磷化膜重(g/㎡) |
8--10 |
GB6807-86 |
2 |
磷化膜厚重(um) |
7--9 |
GB6807-86 |
3 |
磷化膜外观 |
灰色结晶均匀连续 |
GB6807-86 |
4 |
磷化膜耐蚀性 |
2小时无锈 |
GB6807-86 |
5 |
点滴试验(cuso4溶液) |
60秒 |
GB6807-86 |
二、使用药剂
HY-800浅蓝色透明液体
比重:1.2-1.25
三、工艺流程
去油(脱脂)-水洗-除油-水洗-磷化-后处理
四、工艺参数
1、磷化槽溶液配制:加HY-800浓缩液:水=1:100的比例,加自来水稀释配制即可。
2、控制点:游离酸3-6点,总酸30-60点,到酸1:100
3、处理温度:20°C-30°C
4、处理时间:3-8分钟。如需降低膜厚,减少处理时间即可。
五、管理方法
1、总酸:该产品在生产使用过程中酸比值基本恒定,当游离酸或总酸低于控制点时,应添加HY-800浓缩液。其添加量据1000升槽液补充HY-800 15kg,提高总酸5点或游离酸0.5点计算中得。
2、经验估算法:当工件磷化时间明显延长时,每1000升槽液中添加7-10kg HY-800。
六、使用说明
根据实际使用情况确定槽液更换周期,一般为2-6个月。
演示视频:
